一.產品介紹
嘉合電解離子接地極適用于各類有較高接地要求、接地工程難度較大的場所，與傳統的接地方式相比較，能使雷電沖擊電流及故障電流更快地擴散于土壤中，因此，在惡劣的土壤條件下，接地效果更為顯著。在季節因素導致土壤電阻率波動的地區，嘉合電解離子接地極也能保證穩定和可靠的低阻抗接地效果。離子接地極內置先進的可逆性緩釋化合物。接地極管及引線材質為純銅或銅覆鋼，以確保最高導電性能及較長的使用壽命。
嘉合電解離子接地極應用的保濕配方、離子緩釋、潛深接地、長效降阻四項前沿科技最大程度解決了降阻性、耐腐性和使用壽命等問題，使得該產品在各項接地性能和適應性方面具有明顯優勢，應用領域十分廣闊。
二.產品優勢
1.突破土壤的限制—保持土壤濕度
嘉合電解離子接地極包含的回填材料具有良好的膨脹性、吸水性及離子滲透性，通過毛細原理實現水分保留。無論天氣或周圍環境如何變化，都能使周圍土壤保持一定的濕度，以達到最佳的導電狀態，且能隨著時間的推移，逐漸擴大周圍土壤的導電范圍。適用于不同的地質條件，在黑土、黃土、鹽堿土、垃圾土、回填土、風化沙土、細沙土、黏土、山地通過優質的施工工藝均能達到良好的接地降阻效。
2.突破土壤的限制—保持土壤導電性能
嘉合電解離子接地極主要用于解決接地導體周圍的濕度、離子生成含量、防腐保護等問題，
使導體與大地緊密結合，從而降低了電極與土壤的接觸電阻，改善了周邊土壤的電阻率，有效地增強了雷電導通釋放能力。導體內部填充材料含有特制電離子化合物，能充分吸收空氣中的水分。通過潮解作用，將活性電離子有效釋放到土壤中，與土壤及空氣中的水分作用，更加促進導體外部緩釋降阻，且保持阻值長期穩定。導體內部的化合物，隨時間的延長逐步化合成膠質透明狀態。我們利用膠質化合物的導電性能，使整個系統能夠長期處于離子交換的狀態中，從而構成了理想的電解離子接地系統。導體內的緩釋填充劑埋設后，接地電阻會逐漸下降，半年至一年內達到穩定值，埋設緩釋過程可以長達50年。
3.先進科技及材料
嘉合電解離子接地極由先進的銅及陶瓷合金化合物組成，電極外表是紫銅合金，以確保最高導電性能及較長使用壽命，并配以內外兩大種類填充劑。經實驗證明，土壤電阻率過高的直接原因是因為缺乏自由離子的輔助導電作用。接地導體外部的回填料是以具有強吸水力，強吸附力和陽離子交換性能高的材料為主體，配以長效、降阻、防腐功能強、膨脹系數高不受溫度變化影響、耐高電壓沖擊的多種化學材料為輔料。
4.占地面積小，工程施工簡單
傳統接地需大面積作業，施工費用、占道費用、破道費用較大。野外施工增加了土地占有費或經濟作物賠償費用，本產品當室外不具備施工條件時，在樓房最底層的室內也可安裝使用，單極占地只需0.1m2，尤其適用于在建筑物密集的城市內使用。工程附加費用小，使用壽命長，50年免維護。
三.技術參數
產品壽命 ＞50年 耐酸/耐堿/耐鹽性能 優
沖擊耐受電流密度 ≥1000 kA/m 工頻耐受電流密度 ≥5kA/m
極管內壁陶瓷鍍膜防腐層電阻變化率 △R%≤1％
四.嘉合電解離子接地極型號列表
|
序號 |
產品型號 |
產品規格 |
材質 |
終端引線 |
PH值 |
外形 |
|
1 |
JH-52-TBG-404G |
Φ52*1500mm |
銅覆鋼 |
鍍鋅扁鋼 |
7±5% |
一體型 |
|
2 |
JH-52-TBG-S95L |
Φ52*1500mm |
銅覆鋼 |
銅覆鋼線 |
7±5% |
一體型 |
|
3 |
JH-52B-TBG-404G |
Φ52*3000mm |
銅覆鋼 |
鍍鋅扁鋼 |
7±5% |
一體型 |
|
4 |
JH-52B-TBG-S95L |
Φ52*3000mm |
銅覆鋼 |
銅覆鋼線 |
7±5% |
一體型 |
|
5 |
JH-50A-1-404G |
Φ50*1000mm |
T2銅 |
鍍鋅扁鋼 |
7±5% |
一體型 |
|
6 |
JH-50A-1-4S95L |
Φ50*1000mm |
T2銅 |
純銅絞線 |
7±5% |
一體型 |
|
7 |
JH-50A-404G |
Φ50*1500mm |
T2銅 |
鍍鋅扁鋼 |
7±5% |
一體型 |
|
8 |
JH-50A-S95L |
Φ50*1500mm |
T2銅 |
純銅絞線 |
7±5% |
一體型 |
|
9 |
JH-50B-404G |
Φ50*3000mm |
T2銅 |
鍍鋅扁鋼 |
7±5% |
一體型 |
|
10 |
JH-50B-S95L |
Φ50*3000mm |
T2銅 |
純銅絞線 |
7±5% |
一體型 |
|
11 |
JH-50A-ZH |
Φ50*1500mm |
T2銅 |
純銅絞線 |
7±5% |
組合型 |
|
12 |
JH-50B-ZH |
Φ50*3000mm |
T2銅 |
純銅絞線 |
7±5% |
組合型 |
|
13 |
JH-50C-ZH |
Φ50*6000mm |
T2銅 |
純銅絞線 |
7±5% |
組合型 |
|
14 |
JH-54A-ZH |
Φ54*1500mm |
T2銅 |
純銅絞線 |
7±5% |
組合型 |
|
15 |
JH-54B-ZH |
Φ54*3000mm |
T2銅 |
純銅絞線 |
7±5% |
組合型 |
|
16 |
JH-54C-ZH |
Φ54*6000mm |
T2銅 |
純銅絞線 |
7±5% |
組合型 |
|
17 |
JH-54A-Z5ZH |
Φ54*1500mm |
T2銅 |
純銅絞線 |
7±5% |
增強組合型 |
|
18 |
JH-54B-Z5ZH |
Φ54*3000mm |
T2銅 |
純銅絞線 |
7±5% |
增強組合型 |
|
19 |
JH-54C-Z5ZH |
Φ54*6000mm |
T2銅 |
純銅絞線 |
7±5% |
增強組合型 |
五.應用案例

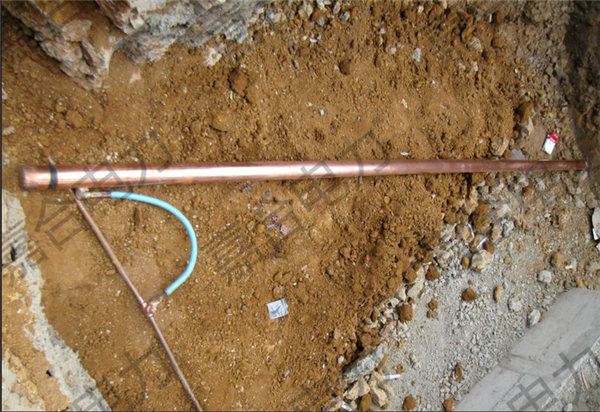

嘉合電解離子接地極已普遍應用于通信、電力、交通、金融、石化、建筑系統等諸多領域。如發電廠、變電站、電力輸電線路、通信局（站）、移動基站、調度機房、高速公路、鐵路（地鐵、高鐵）、化工廠、加油站、石油庫、軍事基地、銀行、計算機房、智能化小區等系統的接地建設或改造。

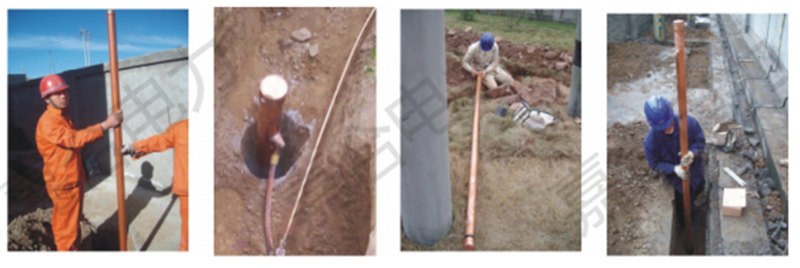

六.施工指南
步驟一打孔 直徑為0.15米－０.20米，深度至少3米；
步驟二安裝 將接地極放入孔內；

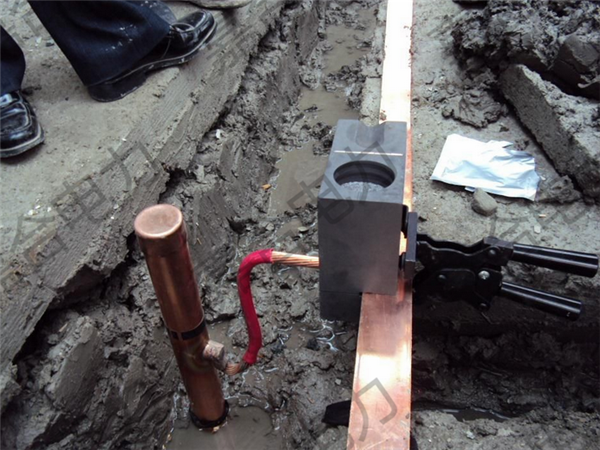

步驟三連接 將附帶連接銅纜和其他接地極連接，采用HOTWELD放熱焊接；
步驟四敷設 在容器中依次放入清水和回填料，攪拌均勻，倒入接地極周圍的空隙中；
步驟五回填 回填細土，逐層夯實。
七.與傳統接地方式性能比較
|
比較項目 |
傳統接地系統 |
嘉合長效免維護電解離子接地系統 |
|
接地材料 |
鋼材（鍍鋅鋼材或角鐵） |
99.9%以上純銅電極管 |
|
連接方式 |
電焊 |
HOTWELD焊接 |
|
電氣性能不穩定，接觸電阻大，易腐蝕 |
電氣性能穩定，接觸電阻極小，耐腐蝕 |
|
|
導電性能 |
導電性良好 |
導電性好，是鋼材的8倍 |
|
防腐性能 |
鋼材 差 |
耐腐性是鋼材的8-20倍 |
|
鍍鋅鋼 一般 |
是鍍鋅鋼的3倍 |
|
|
土壤調節 |
加降阻劑 |
持續釋放電解離子，活性調節土壤，特制回填料具有良好的膨脹性，保濕性和離子滲透性，達到最佳導電狀態 |
|
加快腐蝕 |
||
|
易流失 |
||
|
先進性 |
傳統 |
緊跟國內外領先技術 |
|
接地效果 |
不穩定，接電電阻會待續攀升 |
很穩定，接地電阻會持續下降，最終保持在一個較低的水平 |
|
維護周期 |
5-10需開挖維護 |
